vyrobené na mieru 1k/3k/12k karbónová tkanina v plátnovej väzbe
Domov / Produkt / Tkanina uhlíkových vlákien / Čistá uhlíková tkanina / 1k/3k/12k karbónová tkanina v plátnovej väzbe
  • 1k/3k/12k karbónová tkanina v plátnovej väzbe
  • 1k/3k/12k karbónová tkanina v plátnovej väzbe
  • 1k/3k/12k karbónová tkanina v plátnovej väzbe
  • 1k/3k/12k karbónová tkanina v plátnovej väzbe

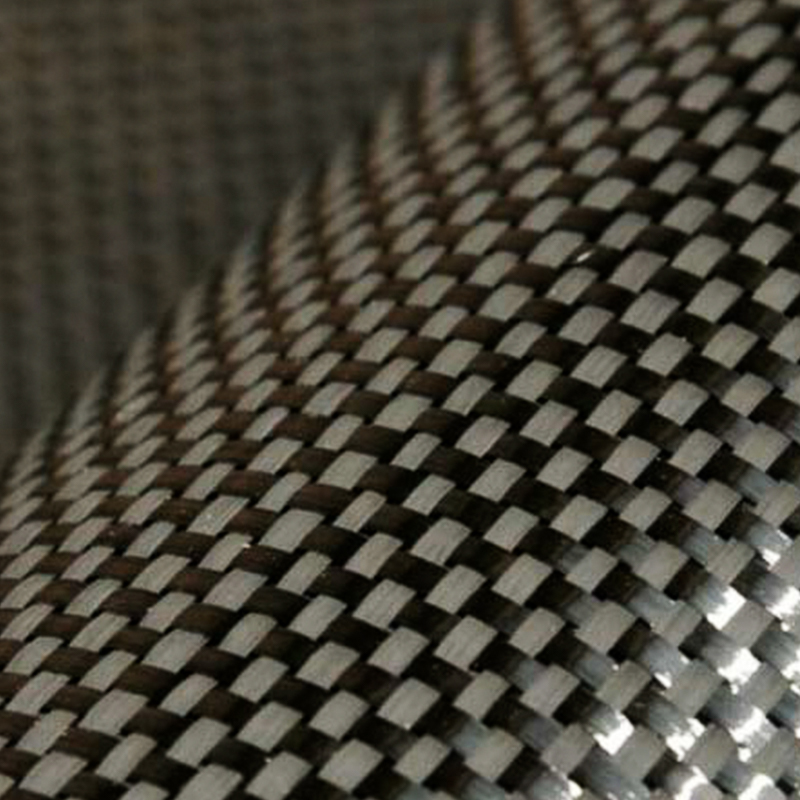

1k/3k/12k karbónová tkanina v plátnovej väzbe

1K, 3K, 12K karbónové vlákna v plátnovej väzbe sú vysokovýkonné textilné materiály vyrobené z uhlíkových vlákien. Tkaniny v plátnovej väzbe sú tkané striedavo osnovou a útkom, ktoré sú ploché a odolné voči opotrebovaniu. 1K tkanina je ľahká a tenká, vhodná pre vysoko presné malé konštrukcie; 3K tkanina má strednú pevnosť a je široko používaná v leteckom, automobilovom a iných oblastiach; 12K tkanina je hrubšia a vhodná pre veľké plochy a vysoké požiadavky na pevnosť, ako sú lopatky veterných turbín a výstuž budov. Tkaniny z uhlíkových vlákien sú ľahké, odolné voči korózii a vysokej pevnosti.

Kontaktujte nás
Predchádzajúce：Keprová väzba z uhlíkových vlákien odolná voči oderu a vysokej teploteĎalej：Vysoko flexibilná jednosmerná UD výstužná tkanina z uhlíkových vlákien
rozsah

Charakteristika produktu

  • Vysoká špecifická pevnosť, vysoká špecifická elasticita
  • Odolnosť proti únave, tepelná stabilita
  • Vodivosť, dobrá priepustnosť röntgenového žiarenia
  • Odolnosť proti tepelnému okysleniu, odolnosť proti korózii, chemická odolnosť.

Typ

Posilnenie tkať Hmotnosť (g/㎡) Hrúbka (mm) Šírka (M)
DL-1K Obyčajný 1K Obyčajný 120 0.16 0-2,3
DL-3K Obyčajný 3K Obyčajný 160 0.18 0-2,3
DL-3K Obyčajný 3K Obyčajný 200 0.22 0-2,3
DL-3K Obyčajný 3K Obyčajný 280 0.3 0-2,3
DL-12 tis Plain 12 tis Obyčajný 400 0.45 0-2,3
DL-12 tis Plain 12 tis Obyčajný 450 0.5 0-2,3

Dokážeme navrhnúť a vyrobiť látky podľa požiadaviek zákazníkov (vyššie uvedené je len časť displeja)

1K · 3K · 12 tis · PLÁNOVÁ TKAŤ
Tkanina z uhlíkových vlákien v obyčajnej väzbe
Tkanina z uhlíkových vlákien v plátnovej väzbe vyrobená z uhlíkových vlákien Toray, Mitsubishi alebo Zoltek v počte vlákien 1K, 3K a 12 tis. Štruktúra väzby sa vyznačuje symetrickým vzorom prepletania jedna cez jednu pod, ktorý poskytuje vyvážené mechanické vlastnosti v 0-stupňovom a 90-stupňovom smere. Plošná hmotnosť sa pohybuje od 80 gsm (1K) do 600 gsm (12K). Štandardné šírky dostupné od 100 mm do 1 600 mm. Tkanina vykazuje pevnosť v ťahu 3 500 - 4 800 MPa a modul v ťahu 230 - 240 GPa, s hrúbkou na vrstvu v rozsahu od 0,08 mm do 0,42 mm v závislosti od veľkosti kúdele a plošnej hmotnosti.
Veľkosť vleku
1K 3K 12K
Plošná hmotnosť
80 gsm 200 gsm 300 gsm 600 gsm
Rozsah šírky
100 mm 300 mm 1 000 mm 1 600 mm
Hrúbka vytvrdenej vrstvy: 0,08-0,42 mm (závisí od ťahu)
Hlavné výhody
A
Vyvážené vlastnosti: Symetrická geometria väzby poskytuje rovnakú pevnosť v ťahu a ohybe v smere osnovy a výplne, čím eliminuje slabiny špecifické pre orientáciu.
B
Vlastnosti rúška: Štruktúra plátnovej väzby ponúka konzistentnú splývavosť cez zložené krivky s minimálnym spätným pružením, pričom zachováva prispôsobivosť k povrchom foriem.
C
Estetika povrchu: Prepletaný vzor vytvára viditeľnú šachovnicovú textúru, ktorá je zachovaná aj po laminácii a poskytuje vizuálnu jednotnosť pre kozmetické aplikácie.
D
Stabilita tkania: Pevné prepletenie zabraňuje skĺznutiu priadze počas manipulácie a infúzie živice, udržuje zarovnanie vlákien a zabraňuje deformácii.
Špecifikácie podľa veľkosti prívesu
Ťahať Plošná hmotnosť Hrúbka Pevnosť v ťahu
1K 80-100 g/m2 0,08-0,10 mm 4 800 MPa
3K 200-245 g/m2 0,20-0,25 mm 4 200 MPa
12K 400-600 g/m2 0,35-0,42 mm 3 500 MPa
Kompatibilita so živicou: Epoxid, polyester, vinylester, fenol. Šlichtovacie činidlo prispôsobené živicovému systému.
Polia aplikácie
Letecké interiéry Panely karosérie automobilov Športové vybavenie Námorné trupy Architektonické fasády Lekárske zobrazovacie stoly Lopatky veternej turbíny Rámy dronov Priemyselné valce Vlastné kozmetické prekrytia
Manipulácia a spracovanie poznámok
Rezanie: Použite pneumatické nožnice alebo CNC nožové rezačky. Laserové rezanie môže spôsobiť roztavenie hrán pri glejovaní termoplastov. Vodný lúč vhodný pre veľkoobjemovú výrobu.
Infúzia živice: Priepustnosť sa líši v závislosti od veľkosti vleku. 1K a 3K tkaniny vyžadujú nižší vstrekovací tlak (0,2-0,4 MPa). 12K tkaniny umožňujú rýchlejší prietok (0,5-0,8 MPa).
Drapovanie: Predhriatie na 40-50°C zlepšuje prispôsobivosť pre zložité 3D tvary. Vyhnite sa natiahnutiu nad 2 percentá predĺženia, aby ste predišli deformácii väzby.
Konsolidácia: Tlak vákuového vaku 0,08-0,1 MPa. Vytvrdzovanie v autokláve pri 120-180°C v závislosti od živicového systému. Cyklus po vytvrdnutí podľa špecifikácií výrobcu živice.
Časté otázky
Výber medzi 1K, 3K a 12K
1K poskytuje najjemnejšiu povrchovú štruktúru a prispôsobivosť pre zložité tvary. 3K ponúka rovnováhu medzi cenou a kozmetickým vzhľadom. 12K je nákladovo optimalizovaný pre konštrukčné aplikácie, kde je povrchová úprava menej kritická.
Skladovateľnosť a podmienky skladovania
12 mesiacov pri 5-25°C s relatívnou vlhkosťou pod 60 percent. Skladujte v originálnom balení. Pri dlhodobom vystavení teplote nad 35 °C môže dôjsť k zníženiu veľkosti.
Oprava poškodenej plátnovej väzby
Lokalizované poškodenie je možné opraviť záplatovaním látkou zodpovedajúcej veľkosti kúdele. Prekrývanie záplaty minimálne 25 mm na každej strane. Vytvrdzujte rovnakým živicovým systémom pri zníženej teplote.
i Všetky šarže látok testované na plošnú hmotnosť podľa ASTM D3776 a vlastnosti v ťahu podľa ASTM D3039 (impregnované živicou). K dispozícii je certifikácia pre letecký, automobilový a námorný priemysel.
