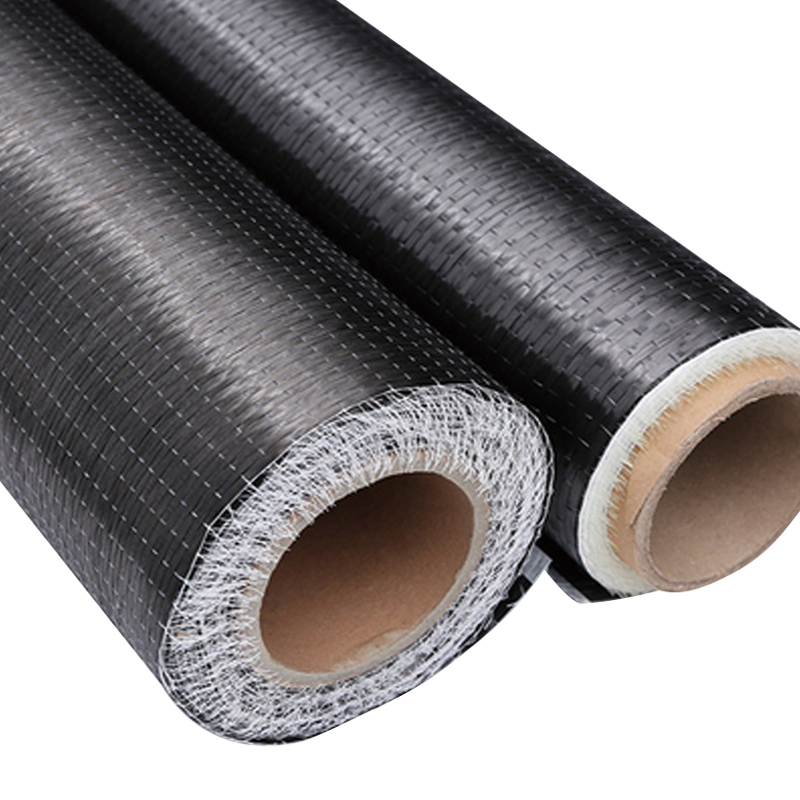

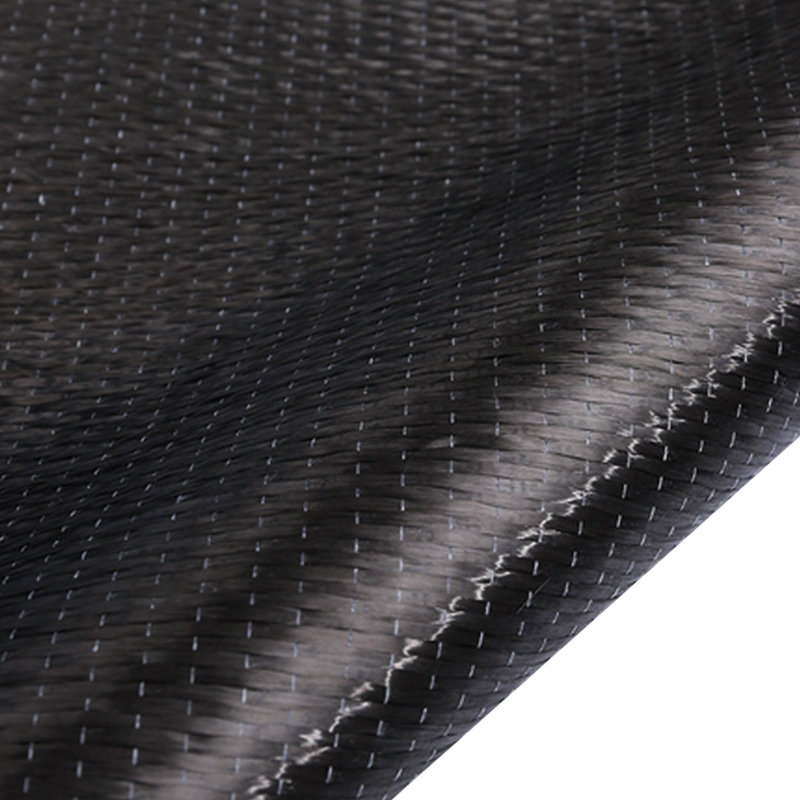

Vysoko flexibilná jednosmerná UD výstužná tkanina z uhlíkových vlákien

Vysoko flexibilná jednosmerná UD výstužná tkanina z uhlíkových vlákien je vysokovýkonný kompozitný materiál, ktorý používa ako výstužné materiály jednosmerne usporiadané uhlíkové vlákna. Má pevnosť, modul a odolnosť proti únave. Jeho flexibilita uľahčuje osadenie zložitých konštrukčných povrchov a je vhodná na vystuženie podkladov rôznych tvarov. Je široko používaný pri opravách a posilňovaní budov, mostov a priemyselných zariadení. V porovnaní s tradičnou oceľou je ľahšia, odolnejšia voči korózii a má pohodlnú a efektívnu konštrukciu.

Kontaktujte nás
Predchádzajúce：1k/3k/12k karbónová tkanina v plátnovej väzbeĎalej：Žiadny ďalší produkt
rozsah

Charakteristika produktu

  • Ľahký, hustota je len 1/4 ocele.
  • Vysoká pevnosť
  • Vysoká flexibilita a vysoká použiteľnosť pre komponenty so zložitými tvarmi.
  • Pohodlná konštrukcia, nie sú potrebné veľké stroje, vysoká efektivita konštrukcie.
  • Odolné voči korózii, kyselinám, zásadám, soliam a rôznym drsným prostrediam.
Posilnenie Ťahový Intenzita Ťahový Modul Predĺženie Hmotnosť (g/㎡)
T300-12000 ≥3500 MPa ≥230 Gpa ≥1,5 % 198
T300-12000 ≥3500 MPa ≥230 Gpa ≥1,5 % 396
T700S-12000 ≥4900 MPa ≥240 Gpa ≥2,1 % 400
T700S-12000 ≥4900 MPa ≥240 Gpa ≥2,1 % 800
T800S-12000 ≥5800 MPa ≥294 Gpa ≥2,0 % 515
T800S-12000 ≥5800 MPa ≥294 Gpa ≥2,0 % 1030
Aplikácie: vystuženie nosníkov, stĺpov, stien, podlahových dosiek, pilierov a bodov konštrukcie nosníkov a stĺpov stavebných dielcov.

Dokážeme navrhnúť a vyrobiť látky podľa požiadaviek zákazníkov (vyššie uvedené je len časť displeja)

JEDNOSMERNÉ · TRIEDA ŤAHU
Vysoko flexibilná UD výstužná tkanina z uhlíkových vlákien
Jednosmerná výstužná tkanina z uhlíkových vlákien vyrobená z nekonečných vlákien Toray T700S a T800S. Plošná hmotnosť vlákna sa pohybuje od 100 g/m2 do 600 g/m2 s voliteľným dimenzovaním z termoplastu alebo epoxidu. Štruktúra tkaniny pozostáva z paralelných uhlíkových vlákien, ktoré sú držané pohromade ľahkou sieťovinou alebo útkovou priadzou, ktorá poskytuje 85-95 percentné zarovnanie vlákien v smere primárneho zaťaženia. Tento materiál vykazuje modul v ťahu 230 až 294 GPa a pevnosť v ťahu 4 900 až 5 900 MPa, v závislosti od zvoleného druhu vlákna. Flexibilný spojivový systém umožňuje, aby sa tkanina prispôsobila zakriveným povrchom formy bez vybočenia vlákien alebo koncentrácií napätia vyvolaných krimpovaním.
100-600 gsm Rozsah plošnej hmotnosti
230-294 GPa Modul v ťahu
4 900-5 900 MPa Pevnosť v ťahu
Hlavné výhody
01
Vysoké zarovnanie vlákien
85-95 percent vlákien orientovaných v smere zaťaženia, čo maximalizuje špecifickú tuhosť a pevnosť na jednotku hmotnosti kompozitného laminátu.
02
Flexibilný spojovací systém
Termoplastický prášok alebo glejenie na báze epoxidu zachováva ohybnosť tkaniny pre ručné kladenie a operácie automatického umiestňovania pásky bez deformácie vlákien.
03
Jednotná kontrola hrúbky
Technológia nanášania vlákien dosahuje toleranciu hrúbky plus/mínus 5 percent, čím sa zmenšujú oblasti bohaté na živicu a zlepšuje sa konsolidácia laminátu.
04
Prispôsobiteľná hmotnosť vlákna
Dostupné v 100 g/m2 prírastkoch od 100 do 600 g/m2, čo umožňuje presné prispôsobenie rozvrhu laminátových vrstiev konštrukčným požiadavkám.
Technické špecifikácie
Typ vlákna Toray T700S / T800S / T1100G
Možnosti veľkosti Kompatibilný s epoxidom / Termoplast (PA, PPS)
Plošná hmotnosť vlákna 100, 150, 200, 300, 400, 600 g/m2
Štandardná šírka 300 mm, 600 mm, 1 200 mm
Scrim materiál Polyester / Sklenené vlákno / Žiadne
Čas použiteľnosti 12 mesiacov pri 5-25 °C, <60 % relatívnej vlhkosti
Aplikačné scenáre
[A]
Letecké konštrukcie: Nosníky krídel, výstuhy trupu a rebrá riadiacej plochy vyžadujúce jednosmernú výstuž, aby odolali ohybovým zaťaženiam.
[B]
Automobilové komponenty: Nárazové boxy, B-stĺpiky a štrukturálne priehradky na batérie, kde prispôsobená tuhosť znižuje celkovú hmotnosť vozidla.
[C]
Športové vybavenie: Rámy bicyklov, rybárske prúty a hokejky vyžadujúce vysokú špecifickú tuhosť s kontrolovanou ohybovou odozvou.
[D]
Veterná energia: Nosníky a šmykové rebrá pre kompozitné lopatky veterných turbín, ktoré poskytujú odolnosť proti únave počas 20-ročnej životnosti.
Materiálové poznámky
Overenie zarovnania vlákien: Uhlová odchýlka od zamýšľanej 0-stupňovej orientácie je udržiavaná pod 1,5 stupňa, overená optickou mikroskopiou podľa ASTM D6856.
Kompatibilita s impregnáciou: Chémia dimenzovania prispôsobená systémom epoxidových, vinylesterových a polyesterových živíc. Kompatibilita s BMI a kyanátovými esterovými živicami je k dispozícii na požiadanie.
Vákuová konsolidácia: Odporúčaný postup odplynenia pred infúziou živice, aby sa eliminoval vzduch zachytený medzi kúdeľmi a dosiahol sa objemový podiel vlákna 55-65 percent.
Manipulácia a skladovanie
01 Tkaninu skladujte v uzavretých plastových vrecúškach s vysúšadlom, aby sa zabránilo absorpcii vlhkosti, čo môže ovplyvniť veľkosť a vlastnosti zmáčania živice.
02 Režte pomocou priamych nožov alebo automatizovaných rezacích stolov; vyhnite sa ostrým ohybom alebo záhybom, ktoré môžu spôsobiť nesprávne zarovnanie alebo zlomenie vlákna.
03 Bezprostredne pred položením odstráňte ochrannú kryciu fóliu. Tkanina vystavená okolitým podmienkam viac ako 8 hodín by mala byť kondicionovaná v prostredí pokládky.
04 Napätie kotúča počas dávkovania by nemalo presiahnuť 5 N, aby sa zabránilo natiahnutiu mulu z termoplastického spojiva.
Časté otázky
Ako určiť správnu plošnú hmotnosť pre pokládku?
Vypočítajte požadovanú hrúbku laminátu pomocou vzorca objemového zlomku vlákna: t = (hmotnosť na plochu) / (hustota vlákna x Vf). Pre tkaninu s hmotnosťou 300 g/m2 pri 60 percentách Vf je hrúbka vytvrdenej vrstvy približne 0,27 mm.
Dá sa UD látka použiť v kombinácii s tkanými látkami?
áno. UD vrstvy umiestnené vo viacerých orientáciách (0°, 90°, ±45°) môžu byť preložené povrchovými vrstvami tkanej textílie, aby sa zlepšila povrchová úprava a odolnosť proti nárazu pri zachovaní tuhosti.
Optimálny cyklus vytvrdzovania pre epoxidom impregnovanú tkaninu UD
Odporúčané vytvrdzovanie: 120°C 2 hodiny, následné vytvrdzovanie pri 180°C 2 hodiny (pre automobilové a letecké epoxidy). Tlak vákuového vaku minimálne 0,08 MPa. Rýchlosť ohrevu 2-3°C za minútu.
Aký je maximálny povolený uhol poklesu vrstvy?
Vrstvy môžu byť ukončené s nábehovým pomerom 10:1 (dĺžka:hrúbka), aby sa zabránilo koncentrácii napätia v miestach poklesu vrstvy. Premiestnite ukončovacie body o 5-10 mm.
i Dostupné materiálové certifikácie: AS9100D pre letecké aplikácie, IATF 16949 pre automobilový priemysel. Vlastné hmotnosti a šírky vlákien sú k dispozícii s dodacou dobou 4-6 týždňov. Testovacie vzorky z každej výrobnej šarže podľa ASTM D3039.
