rozsah
SÉRIA FR-4 / G11

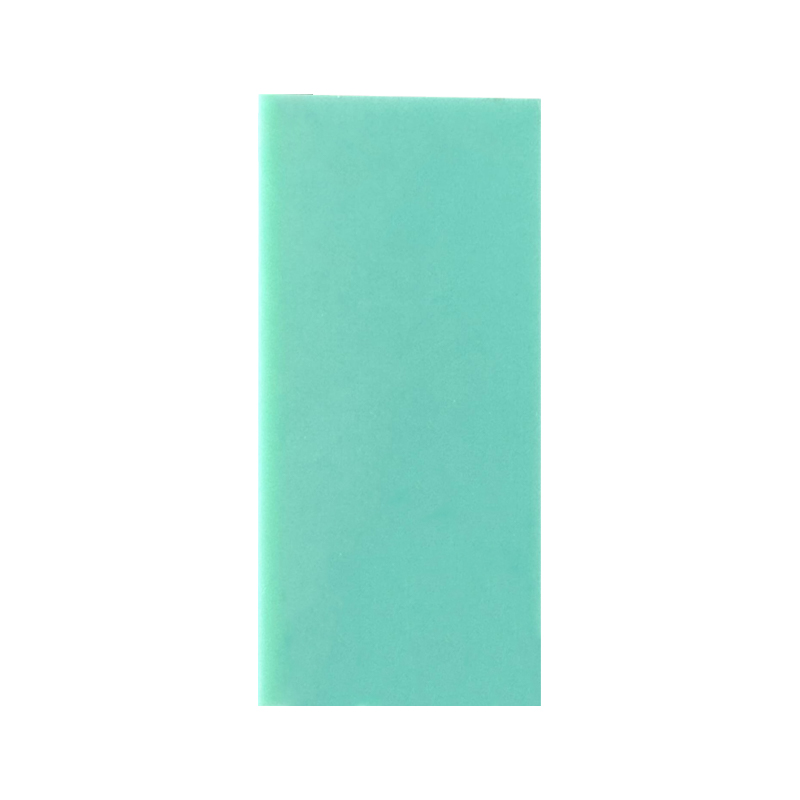

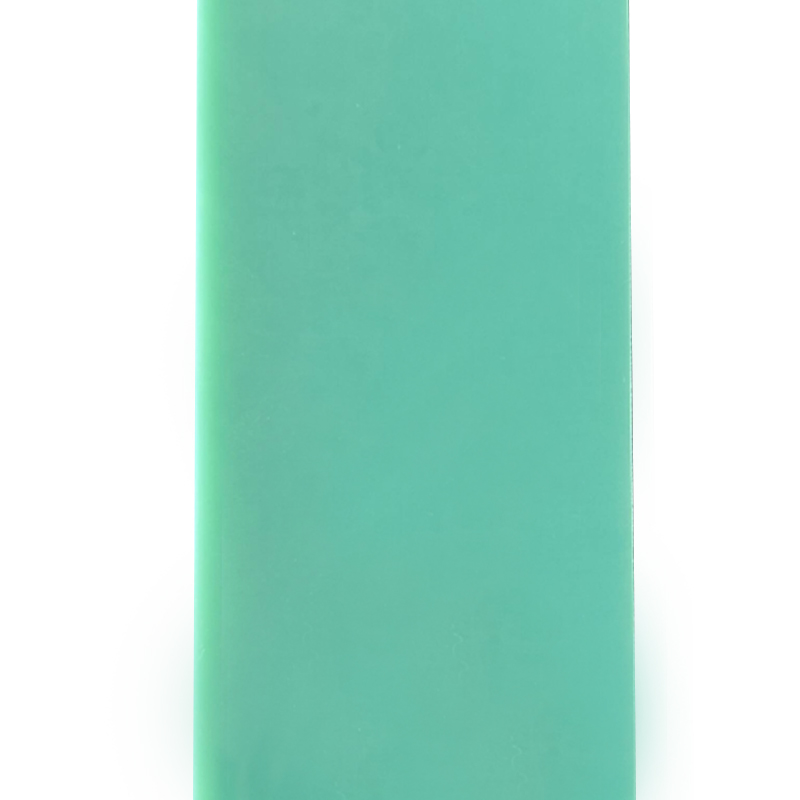

Izolačná doska zo sklenených vlákien z epoxidovej živice
Súvislé vrstvy E-sklenenej tkaniny impregnované brómovanou epoxidovou živicou, lisované pri 160 °C a 14 MPa. Dielektrická pevnosť 20–28 kV/mm (ASTM D149), absorpcia vody ≤0,15 % po 24 hodinách ponorenia. Trieda prevádzkovej teploty F (155 °C) s triedou horľavosti UL 94 V-0. Rozsah hrúbok 0,3 mm až 50 mm, dostupný v prírodnej zelenej, bielej, žltej a čiernej farbe pre elektrickú izoláciu a konštrukčnú montáž.
Tepelná trieda F (155°C)
UL horľavosť 94 V-0
Dielektrikum 20–28 kV/mm
▸ Technické výhody
  • Odolnosť proti oblúku: 180 sekúnd bez sledovania (ASTM D495), špecifikované pre vysokonapäťové rozvádzače a stýkače.
  • Nízky rozptylový faktor: Tan δ 0,015–0,02 pri 1 MHz, zachováva integritu signálu vo vysokofrekvenčných aplikáciách PCB.
  • Stabilita obrábania: Vŕtanie bez otrepov s tvrdokovovými nástrojmi; delaminácia riadená pri priemeroch otvorov ≥0,8 mm.
  • Odolnosť proti vlhkosti: Zachovanie izolačného odporu > 95 % po 96 hodinách pri 95 % relatívnej vlhkosti.
▸ Mechanické a elektrické údaje
Pevnosť v ohybe (pozdĺžne) 350 – 450 MPa
Pevnosť v ťahu 280 – 340 MPa
Pevnosť v tlaku 350 – 420 MPa
Objemový odpor 10⁷ – 10⁸ MΩ·cm
CTI (porovnávacie sledovanie) 175 – 200 V (PLC 3)
⎯
Rozmerové tolerancie
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Dĺžka/šírka ≤1000 mm ±2,0 mm
⎯
Tepelné a chemické
  • Nepretržitá prevádzka: 130°C – 155°C
  • Tepelná vodivosť: 0,25–0,35 W/(m·K)
  • Chemická odolnosť: acetón, etanol, minerálne oleje
  • Vyhnite sa: koncentrovanej kyseline sírovej
⎯
Parametre spracovania
  • Strihanie ≤ 3 mm hrúbka
  • Posuv pri vŕtaní: 0,05–0,10 mm/ot
  • Otáčky vretena: 20k – 40k ot./min
  • Predhriatie na 80°C pre dierovanie >2 mm
◆ Oblasti použitia (certifikované podľa IEC 60893, NEMA LI-1)
Závory spínacích zariadení Podpery prípojníc Testovacie prípravky na PCB Rozpery transformátora Kliny štrbín motora Dosky oblúkového žľabu Izolačné podložky
V súlade s RoHS · Bez obsahu SVHC podľa nariadenia REACH · Dostupná bezhalogénová trieda (IEC 61249-2-21)
Skladovanie a manipulácia
▸ Udržujte ploché na paletách s podporou okrajov. Maximálna výška stohu 800 mm, aby sa zabránilo deformácii.
▸ Rozsah vlhkosti: 40 % – 70 % RH. Dlhodobá expozícia > 80 % relatívnej vlhkosti môže zvýšiť absorpciu vody nad 0,3 %.
▸ Zabráňte priamemu kontaktu s medenými alebo holými oceľovými povrchmi počas dlhodobého skladovania (riziko oxidácie).
Bežné otázky a poznámky
Maximálne prevádzkové napätie? 2,5 kV na mm hrúbky pre AC (60 % zníženie pre DC).
Schopnosť postformovania? Žiadne tepelné tvarovanie po vytvrdnutí; len predimpregnované plechy.
Odplyňovanie vo vákuu? TML 0,45%, CVCM 0,08% — vhodné pre vákuové komory.
Kontrola warpage? Žíhanie pri 120°C počas 2 hodín znižuje zvyškové napätie po obrábaní.
ⓘ Možnosti certifikácie: MIL-I-24768, GB/T 1303.1, uznané UL (k dispozícii číslo E). Vrátane sledovateľnosti šarží. Mechanické hodnoty na základe hrúbky 1,6 mm, pozdĺžny smer.
