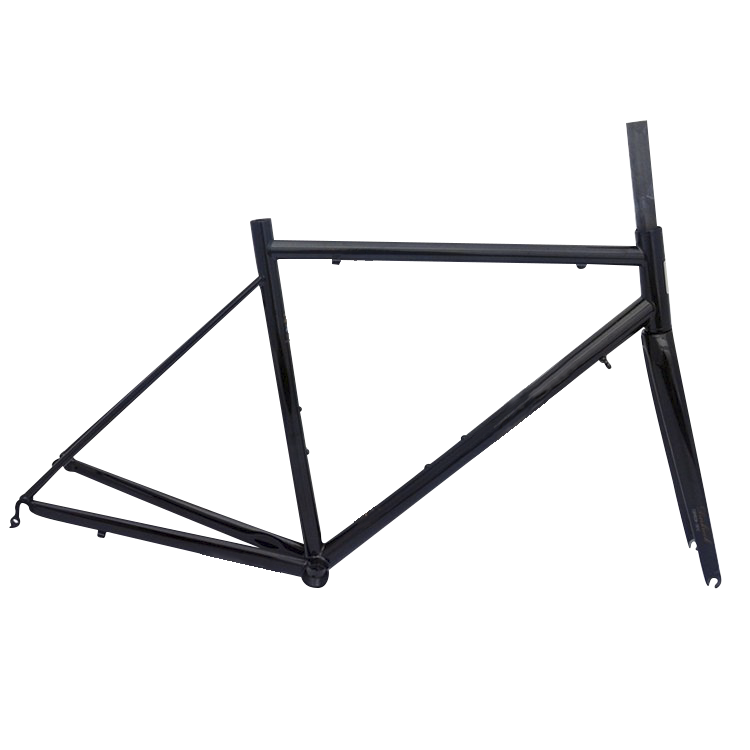

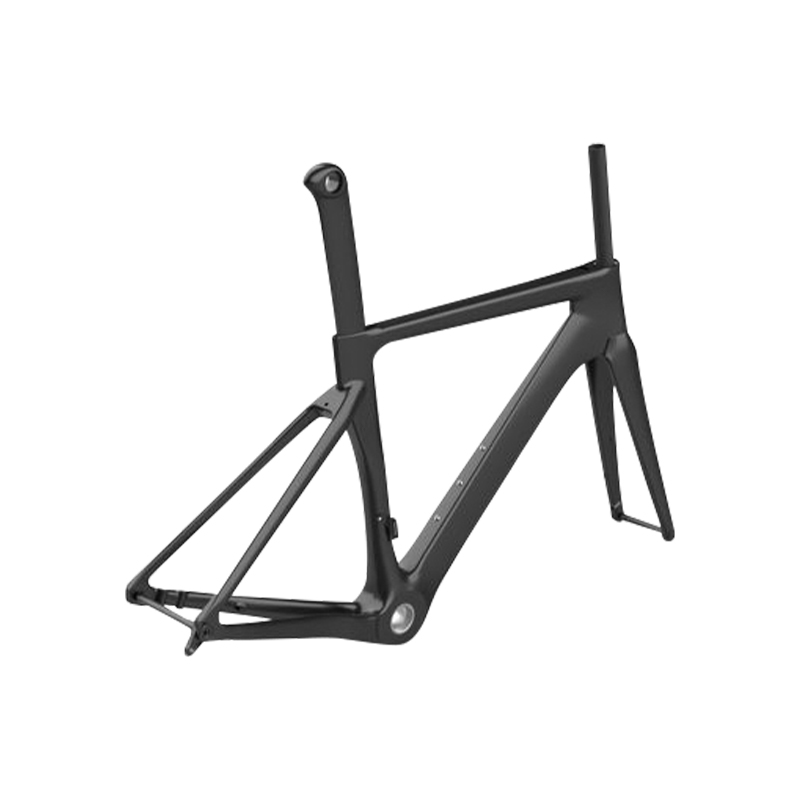

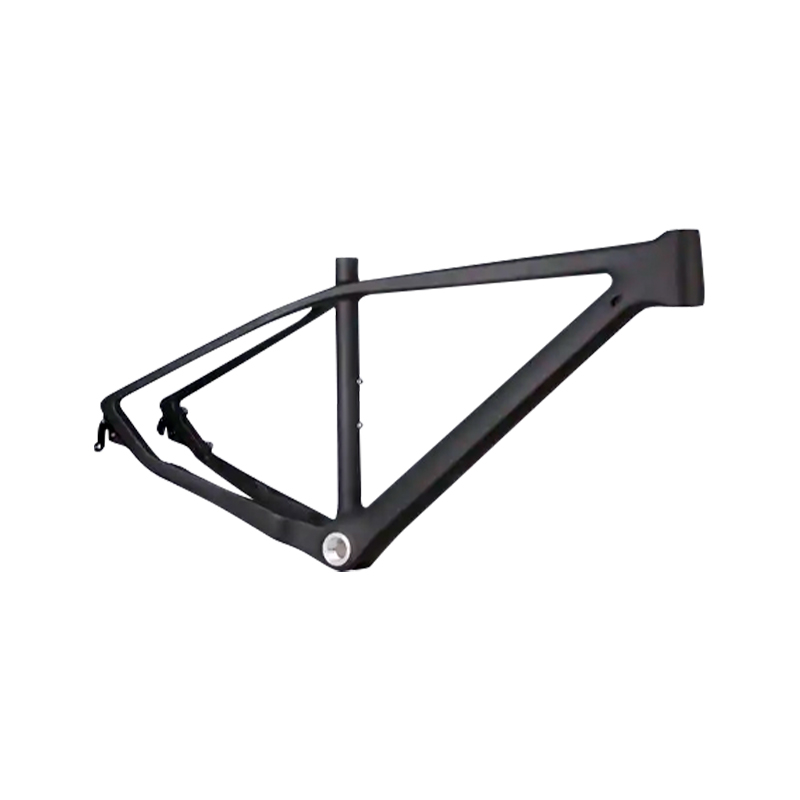

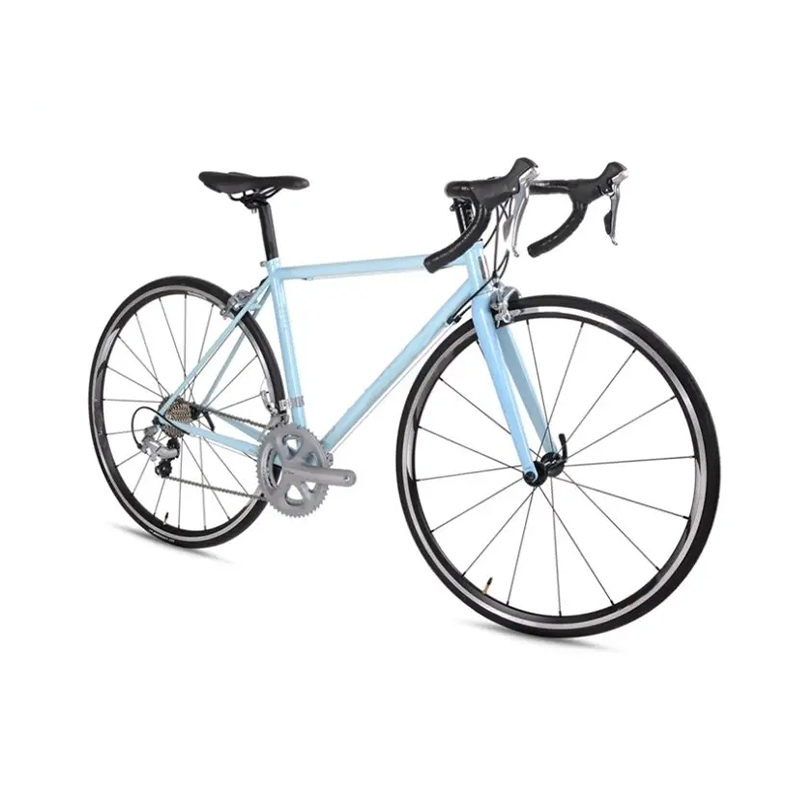

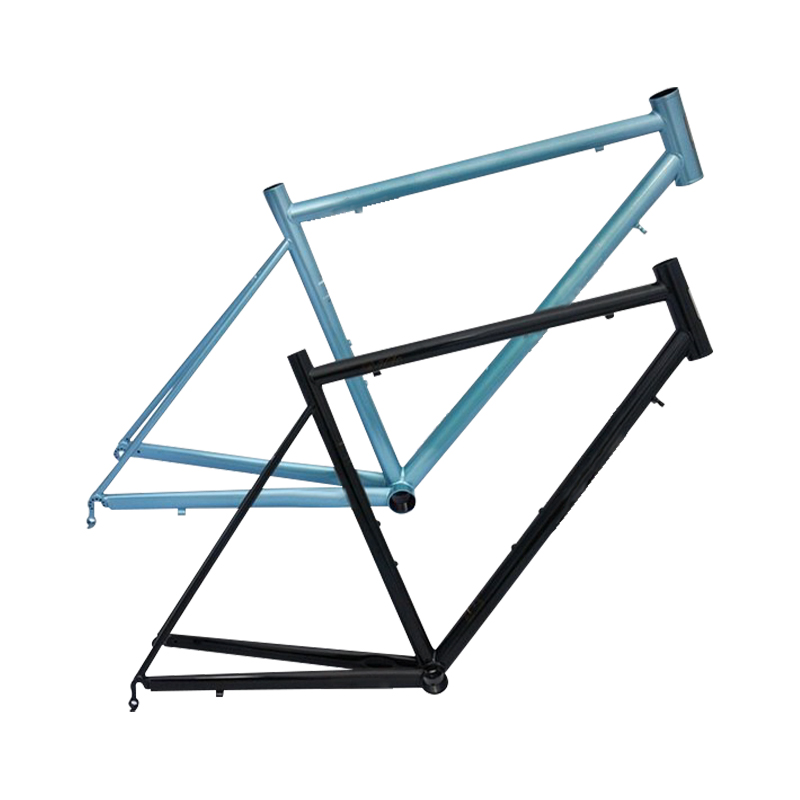

Rám bicykla z uhlíkových vlákien

Rámy bicyklov z uhlíkových vlákien pozostávajú z vrstiev uhlíkových vlákien (vrstvy tkaných uhlíkových vlákien) zabudovaných do matrice z epoxidovej živice. Uhlíkové vlákno mu dodáva pevnosť a živica ho spája. Väčšina rámov je vyrobená z viacerých vrstiev materiálu z uhlíkových vlákien/živice (nazývaného „predimpregnovaný laminát“), pričom na rôznych miestach rámu sa berú do úvahy rôzne triedy a smery.
Výhody:

  • Vysoký pomer tuhosti k hmotnosti;
  • Vylepšená tvarovateľnosť;
  • Možnosť tvarovania do aerodynamických rúrkových profilov.
Kontaktujte nás
Predchádzajúce：Ľahký paddleboard s vysokou pevnosťou a odolnosťou proti koróziiĎalej：Ľahké pikleballové pádlo z uhlíkových vlákien
rozsah
Tvorba - Uhlíkové vlákno
Pevnosť v ohybe MPa 700-900
Pevnosť v ťahu MPa 300-400
Sily v tlaku MPa 150-250
Modul pružnosti GPA 200-300
Hustoty g/cm 3 1.8
MONOKOK · VYSOKÝ MODUL
Rám bicykla z uhlíkových vlákien
Monocoque konštrukcia s použitím predimpregnovaných uhlíkových vlákien Toray T700, T800 a M40J s vnútorným výliskom z EPS. Rozsah hmotnosti rámu 850–1150 g (veľkosť M, verzia s kotúčovými brzdami). Plán rozloženia navrhnutý pre anizotropnú distribúciu tuhosti: bočná tuhosť hlavovej trubky 120 N·m/° (norma EN 14781), torzná tuhosť stredovej konzoly 180 Nm/° pod 50 N·m vstupného krútiaceho momentu. Tolerancia vyrovnania výpadov ±0,5 mm, sústrednosť puzdra BB86 nalisovaná v rozmedzí 0,05 mm.
Hmotnosť (M) 850 – 1150 g
BB tuhosť 180 N·m/°
Odsadenie vidlice 43–48 mm
◆
Štrukturálne výhody
  • → Špecifický pomer tuhosti: 105–120 kN·m/kg, čím presahuje hliník 6061 (25 kN·m/kg) a oceľ (20–22 kN·m/kg) pri rovnakej hmotnosti.
  • → Tlmenie vibrácií: Modálny koeficient tlmenia 0,025 – 0,035 pri 50 – 200 Hz, čím sa znižuje prenos chvenia na kontaktné body.
  • → Odolnosť proti nárazu: Skúška pádom podľa EN 14766: žiadne prasknutie konštrukcie po páde 22 kg z výšky 450 mm.
  • → Odolnosť proti korózii: Nie je ovplyvnený potom, soľným sprejom alebo UV žiarením (testované podľa ASTM B117, 500 hodín).
◆
Geometrické a rozmiestnené údaje
Dĺžka reťaze 405–425 mm (v závislosti od veľkosti)
Uhol hlavovej trubky 71 až 73,5 °C
Pokles spodnej konzoly 65 – 75 mm
Objemový podiel vlákniny 58 % – 65 %
Počet vrstiev (plocha DT) 12–18 vrstiev (0°/45°/90° orientácia)
01
Mechanická validácia
Skúška únavy podľa ISO 4210-6: 100 000 cyklov pri zaťažení pedálov 1 200 N, bez šírenia trhlín. Náraz hlavovej trubky: statické zaťaženie 18 kN bez poruchy.
02
Povrch a úprava
Matný UD, lesklý kepr alebo surový uhlík. Hrúbka číreho náteru 40–60 μm, UV stabilný so žltnutím ΔE < 1,5 po 500 hodinách QUV.
03
Kompatibilita
Kónická hlavová trubka (1-1/8” až 1-1/2”), stredová konzola so závitom BB86-92 alebo T47, kotúčová brzda flat mount (rotor 160/140 mm), pevná oska 12x100/12x142 mm.
⚙
Aplikačné segmenty
Cestné preteky Vytrvalosť/Gran Fondo Štrková celocestná Dráhová cyklistika Konverzia e-bicykla (certifikovaná)
▸ Špecifikácie montáže a krútiaceho momentu
  • Skrutky čelnej dosky predstavca: 5–6 N·m (vyžaduje sa uhlíková montážna pasta na stĺpik riadenia)
  • Misky spodného držiaka: 40–50 N·m (závit) / zalisovanie vyžaduje Loctite 641
  • Skrutky strmeňa kotúčovej brzdy: 8–10 N·m (stredná pevnosť zaisťovača závitov)
  • Záves prehadzovačky: 3–4 N·m, vymeniteľná patka typu UDH kompatibilná
▸ Poznámky k údržbe a manipulácii
  • Vyhnite sa upnutiu na hornú trubku alebo sedlovú trubku; svorku pracovného stojana používajte iba na sedlovku.
  • Skontrolujte delamináciu po náraze pomocou testu poklepaním na mince (počuteľná zmena sklonu indikuje oddelenie).
  • Neprekračujte 8 N·m na žiadnom komponente uhlíkového rozhrania bez podložky alebo obmedzovača krútiaceho momentu.
  • Skladovacia teplota -10°C až 50°C, zabráňte priamemu kontaktu s acetónom alebo brzdovou kvapalinou.
ⓘ
Maximálny hmotnostný limit jazdca
120 kg (vrátane výstroja) pre cestné/štrkové varianty; 150 kg pre vystuženú certifikovanú verziu e-biku.
ⓘ
Záručné krytie na lak
2 roky proti delaminácii alebo odlupovaniu priehľadného náteru. Kamenné úlomky nezakryté.
ⓘ
Di2/EPS interné smerovanie
Kompatibilné s Shimano Di2, SRAM AXS, Campagnolo EPS. Vnútorné kanály pre 4 vodiče.
! Certifikované podľa ISO 4210-6. Sériové číslo šarže pre vysledovateľnosť. Rozloženie optimalizované pre hmotnosť jazdca 75 kg; prispôsobenie dostupné pre ladenie tuhosti.
