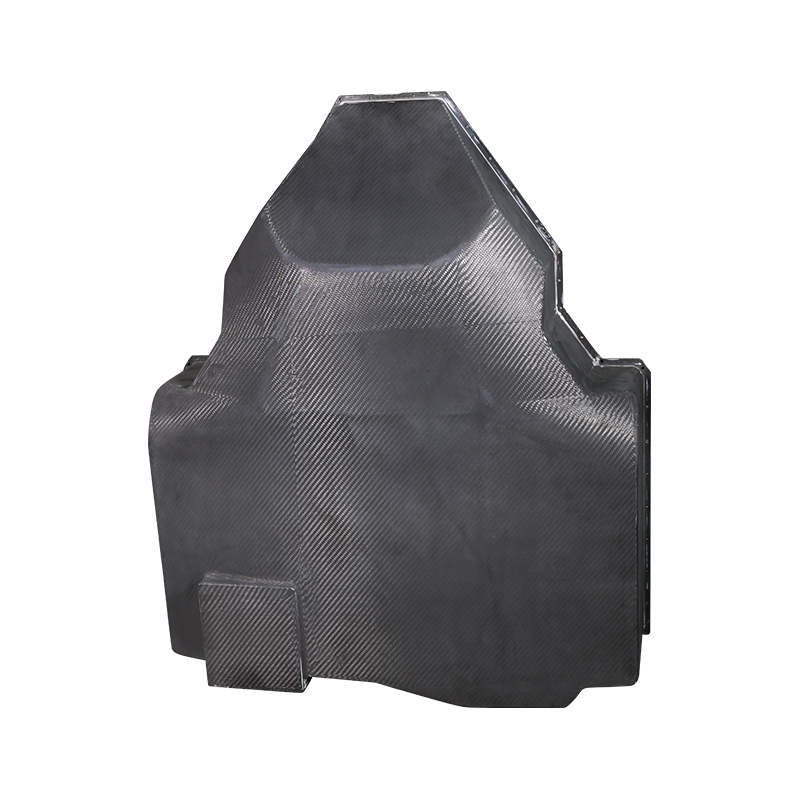

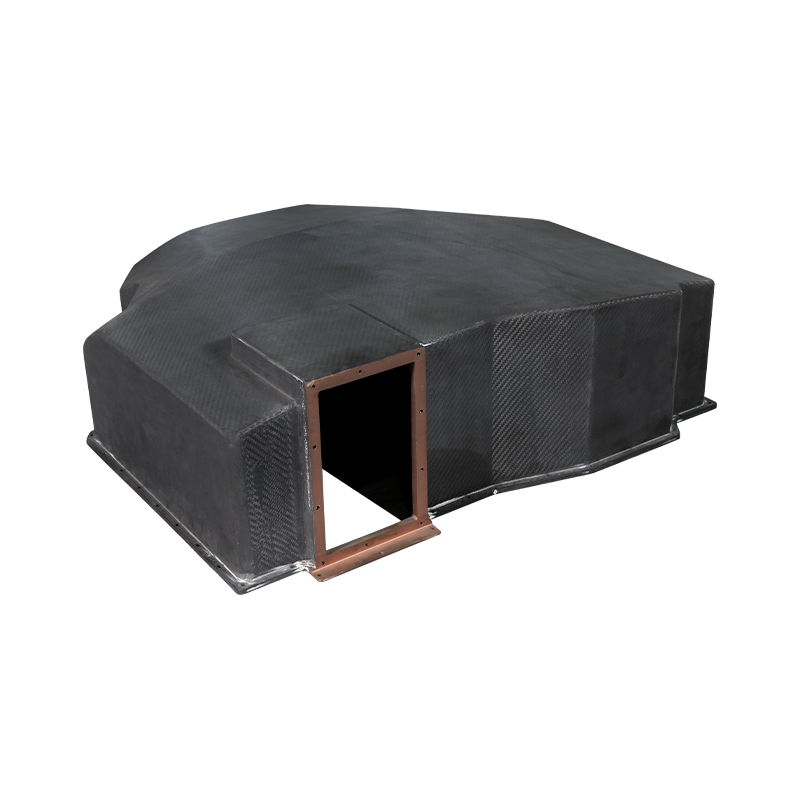

Kryt hlavy dronu s vonkajším krytom kapucne z uhlíkových vlákien

Môže znížiť hmotnosť konštrukcie lietadla asi o 15% ~ 20% a zvýšiť efektívne zaťaženie; môže tiež zjednodušiť procesné vybavenie UAV, znížiť pracovné zaťaženie pri montáži, skrátiť výrobný cyklus a znížiť náklady na celý životný cyklus celého lietadla. Parametre je možné prispôsobiť.

Kontaktujte nás
Predchádzajúce：Pristávacie zariadenie bezpilotného lietadla (UAV) z uhlíkových vlákienĎalej：Žiadny ďalší produkt
rozsah
VONKAJŠÍ KRYT UAV · LETECKÝ KRYT
Kryt hlavy dronu s vonkajším krytom kapucne z uhlíkových vlákien
Hmotnosť (typická) 42-68 g
Hrúbka steny 0,6-1,2 mm
Servisná teplota -40 až 110 °C
Štrukturálny prehľad
Predimpregnovaný kryt z uhlíkových vlákien vyrobený pomocou prispôsobeného kovového lisovania alebo vytvrdzovania v autokláve. Toray T700 3K keprová tkanina s vysokopevnostnou epoxidovou živicou. Modul v ťahu 65 GPa, pevnosť v ohybe 750 MPa. Navrhnuté pre rámy DJI M300, Mavic 3, Matrice a vlastné FPV. Vnútorná vôľa určená pre modul GPS, IMU a káble rozhrania užitočného zaťaženia. Povrchový odpor 10-100 ohmov na štvorec pre ESD ochranu.
Typ vlákna Toray T700SC 3K 2x2 kepr
Živicový systém Epoxid (Tg 135°C)
Objem vlákniny 57-62 percent
Povrchová úprava Lesk (GU 90) alebo mat
Montážne body Zapustené matice M2,5 / M3
1
Hlavné výhody
  • Zníženie hmotnosti: o 70 percent ľahší ako hliníkový kryt, o 50 percent ľahší ako PC-ABS s rovnakou tuhosťou
  • Transparentnosť signálu: Strata RF prenosu pod 0,3 dB pri 2,4 GHz a 5,8 GHz (aplikovaný nevodivý povlak)
  • Odolnosť proti nárazu: Žiadne šírenie trhlín po páde 500 g z 1,5 m na betón
2
Rozmerové parametre
  • Rozsah dĺžok: 55-120 mm (v závislosti od draku lietadla)
  • Rozsah šírky: 45-95 mm
  • Rozsah výšky: 25-55 mm
  • Tolerancia: plus/mínus 0,15 mm na montážnych plochách
  • Uhol ťahu: 2 až 3 stupne pri vyberaní z formy
3
Odolnosť voči životnému prostrediu
  • Odolnosť voči UV žiareniu: 500 hodín QUV so zachovaním lesku nad 85 percent
  • Absorpcia vlhkosti: menej ako 0,1 percenta po 7 dňoch ponorenia
  • Chemická odolnosť: Nie je ovplyvnená palivom, olejom a štandardnými čistiacimi rozpúšťadlami
Poznámky k integrácii a montáži
Montážne skrutky by mali používať nylonovú podložku, aby sa zabránilo galvanickej korózii medzi uhlíkovým a hliníkovým rámom lietadla.
Predvŕtané otvory priemer 2,2 mm pre skrutky M2; uhol zahĺbenia 100 stupňov pre zapustenú montáž.
EMI tesniaci kanál k dispozícii na tienenie proti elektromagnetickému rušeniu z modulov ESC.
Počas tvarovania je možné integrovať ventilačné štrbiny pre prúdenie chladiaceho vzduchu batérie alebo ESC.
Matica kompatibility
Kompatibilné s DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II a vlastnými 7- až 10-palcovými FPV rámami.
Konštrukcia prístupových dverí k užitočnému zaťaženiu je k dispozícii pre padací mechanizmus alebo výstupok sekundárnej kamery.
Vlastné výrezy pre antény (SMA, u.FL) a porty USB/HDMI podporované jednotkami MOQ 50.
Protokol o manipulácii a údržbe
01. Čistenie — Použite izopropylalkohol (70 percent) s handričkou, ktorá nepúšťa vlákna. Neponárajte do kvapaliny.
02. Kontrola — Pred každým letom skontrolujte delamináciu skúškou poklepaním. Tupý zvuk indikuje oddelenie.
03. Oprava — Malé praskliny vyplnené epoxidovou živicou. Ak poškodenie nárazom presiahne dĺžku trhliny 15 mm, vymeňte kryt.
04. Skladovanie — Chráňte pred priamym slnečným žiarením, keď sa nepoužíva. UV číry lak predlžuje životnosť na 2000 letových hodín.
Typické aplikácie
Priemyselné inšpekčné drony Poľnohospodárske postrekovacie UAV Pátracie a záchranné lietadlá FPV pretekárske freestylové kryty Kryty mapovacej platformy LiDAR
Blokuje uhlíkové vlákno signál GPS?
Nepotiahnuté uhlíkové vlákno tlmí RF signály. Naše striešky obsahujú nevodivú povrchovú vrstvu (sklenené vlákno alebo gélový povlak), ktorá znižuje stratu signálu pod 0,5 dB, čo umožňuje príjem GPS a telemetrie bez externých antén.
Maximálna prevádzková výška a teplota
Nadmorská výška do 7 000 m. Trvalá prevádzková teplota -30°C až 85°C. Krátkodobé vystavenie 110°C (priame slnečné svetlo na tmavé povrchy).
Vlastné náklady na formu a dodacia lehota
Hliníková forma: 1 800 - 2 500 USD, dodacia lehota 25 - 30 dní. Vzorové prístrešky poskytnuté do 5 dní po dokončení formy.
i Všetky prístrešky sú 100% kontrolované prostredníctvom CMM na toleranciu polohy otvoru. Správy o šaržových testoch zahŕňajú Tg, objem vlákna a vizuálnu kontrolu podľa IPC-A-600. Dostupné značky OEM (laserové gravírovanie).
