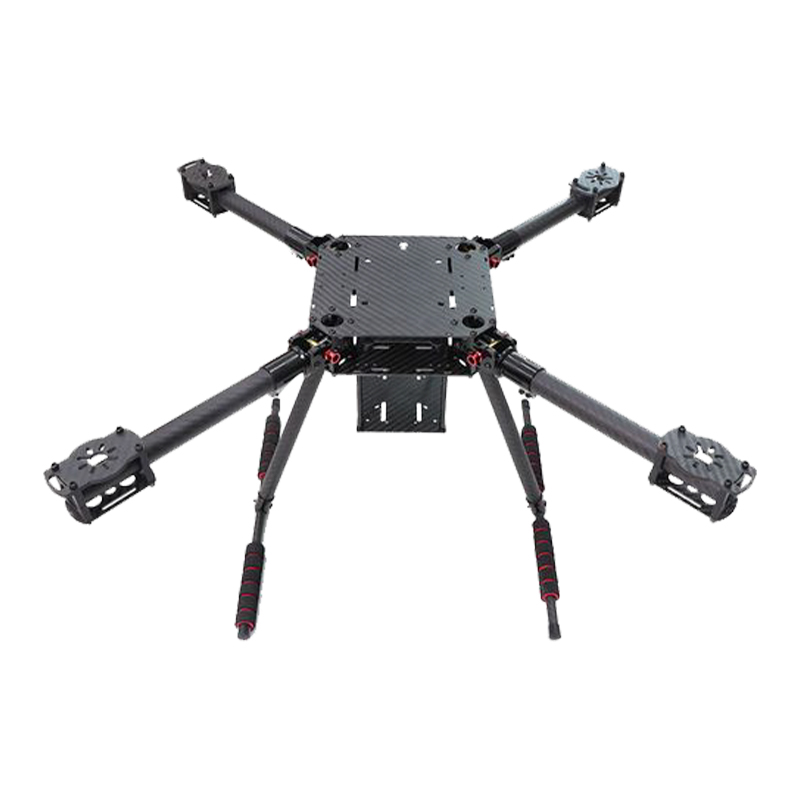

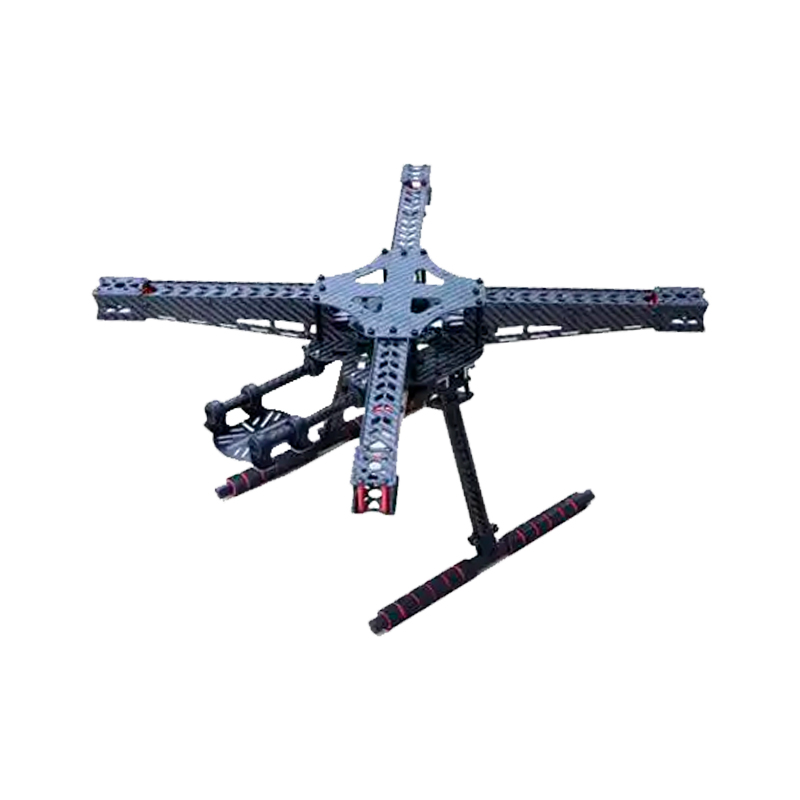

Pristávacie zariadenie bezpilotného lietadla (UAV) z uhlíkových vlákien

Podvozok je kľúčovým komponentom pre drony pri pristávaní a musí vydržať obrovské nárazové zaťaženie. Kompozitné materiály z uhlíkových vlákien vďaka rozumnému konštrukčnému dizajnu, ako je použitie voštinových sendvičových štruktúr, nielenže znižujú hmotnosť, ale tiež zlepšujú schopnosť absorpcie energie a absorpcie nárazov, čo môže chrániť bezpečnosť dronov pri pristávaní.

Kontaktujte nás
Predchádzajúce：Neexistoval žiadny predchádzajúci produkt.Ďalej：Kryt hlavy dronu s vonkajším krytom kapucne z uhlíkových vlákien
rozsah
LETECKÝ STUPEŇ · VÁKUOVÉ VAKUOVANjaE
Pristávacie zariadenie bezpilotného lietadla (UAV) z uhlíkových vlákien
Pristávacie zariadenie UAV z uhlíkových vlákien je konštrukčný komponent navrhnutý pre systémy bezpilotných lietadiel s viacerými rotormi a pevnými krídlami. Tento pristávací systém, vyrobený z 3K keprového tkaného uhlíkového vlákna a vystužený epoxidovou živicou, využíva vysoký pomer pevnosti k hmotnosti, aby sa minimalizovala maximálna vzletová hmotnosť lietadla (MTOW). Podvozok sa vyrába vákuovým vrecovaním alebo procesom autoklávu, čím sa zabezpečuje konzistentná hrúbka steny a vnútorná štrukturálna integrita. Jeho aerodynamický profil je navrhnutý tak, aby znižoval aerodynamický odpor počas letu, zatiaľ čo inherentné vlastnosti tlmenia vibrácií kompozitov z uhlíkových vlákien chránia palubné senzory a užitočné zaťaženie gimbalu počas dotykových sekvencií.
40 – 60 % Ľahší ako hliník
5-100 kg Nosnosť (MTOW)
-40 až 80 °C Prevádzkový rozsah
Technické špecifikácie
Materiálové zloženie Matrica z uhlíkových vlákien / epoxidovej živice Toray
Povrchová úprava 3K matný/lesklý kepr alebo hladká väzba
Zníženie hmotnosti O 40 % - 60 % ľahšie ako alternatívy z hliníkovej zliatiny
Kapacita zaťaženia Škálovateľné od 5 kg do 100 kg MTOW
Tepelná stabilita Prevádzkový rozsah from -40°C to 80°C
Hlavné výhody
Vysoká pevnosť v ťahu Odolnosť proti korózii Odolnosť proti únave Absorpcia vibrácií Kompatibilné s EMC
Kompozitná matrica pri náraze rozptýli kinetickú energiu, čím sa zníži mechanické namáhanie prenášané na trup.
01
Vysoká pevnosť v ťahu
Poskytuje pevnú podporu pre ťažké bezpilotné prostriedky, pričom zachováva konštrukčnú geometriu pri maximálnom užitočnom zaťažení.
02
Odolnosť proti korózii
Na rozdiel od kovových komponentov uhlíkové vlákno neoxiduje, vďaka čomu je vhodné pre námorné a pobrežné prevádzky.
03
Odolnosť proti únave
Odoláva štrukturálnemu zmäkčovaniu počas opakovaných pristávacích cyklov, čím predlžuje prevádzkový životný cyklus draku lietadla.
04
Absorpcia vibrácií
Kompozitná matrica pri náraze rozptýli kinetickú energiu, čím sa zníži mechanické namáhanie prenášané na trup.
05
Elektromagnetická kompatibilita
Navrhnuté s medzerami, ktoré minimalizujú rušenie s anténami GPS alebo prenosovými modulmi umiestnenými na spodnej strane.
[A]
Poľnohospodárske striekacie drony
Podporuje veľkú hmotnosť nádrží na kvapaliny a striekacieho zariadenia. Chemická odolnosť uhlíkových vlákien zaisťuje, že sa výstroj nedegraduje, keď je vystavený hnojivám alebo pesticídom.
[G]
Geopriestorové mapovanie a prieskum
Poskytuje stabilnú a ľahkú platformu pre skenery LiDAR a multispektrálne kamery. Úspora hmotnosti sa priamo premieta do zvýšenej letovej výdrže pri veľkých mapovacích misiách.
[S]
Pátracie a záchranné operácie (SAR).
Umožňuje rýchle nasadenie v rôznych prostrediach. Robustná konštrukcia umožňuje pristátie na nerovnom alebo neupravenom teréne bez trvalej deformácie vzpier.
Pokyny pre údržbu a prevádzku
Bezpečnostné opatrenia pri inštalácii
1 Pri upevňovaní montážnych skrutiek používajte skrutkovače obmedzujúce krútiaci moment, aby ste zabránili rozdrveniu kompozitného laminátu.
2 Nainštalujte gumené tlmiace priechodky medzi držiak podvozku a platňu z uhlíkových vlákien, aby ste ďalej izolovali vysokofrekvenčné vibrácie motora.
Kontrola a skladovanie
I Kontrola dopadu: Po akomkoľvek tvrdom pristátí skontrolujte povrch, či neobsahuje delamináciu alebo vlasové zlomy. Poškodené komponenty z uhlíkových vlákien by sa mali okamžite vymeniť, pretože sa nedajú narovnať ani zvárať.
II Vystavenie UV žiareniu: Kým sú ošetrené nátermi odolnými voči UV žiareniu, dlhodobé skladovanie by malo byť v tieni, aby sa zabránilo degradácii živice počas rokov prevádzky.
III Čistenie: Používajte neabrazívne čistiace prostriedky; vyhýbajte sa čistiacim prostriedkom na báze rozpúšťadiel, ktoré môžu ovplyvniť povrchovú úpravu epoxidovej živice.
i Certifikované pre aplikácie UAV do 25 kg na pristávaciu vzperu (statické zaťaženie). Vlastná geometria dostupná pre konkrétne draky lietadiel. Dávková kontrola zahŕňa ultrazvukové testovanie vnútorných dutín.
